考慮風電接入的大規模交直流混聯系統主網劃分方法

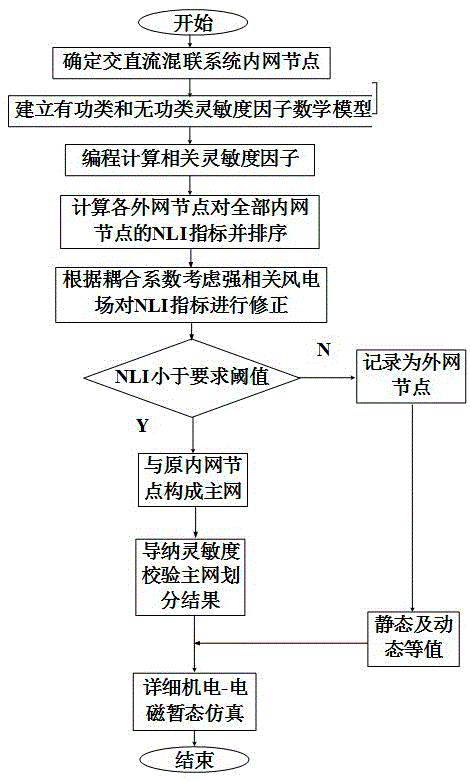

本發明涉及一種考慮風電接入的大規模交直流混聯系統主網劃分方法,采用基于靈敏度因子的NLI指標確定與柔性直流電網研究相關的關鍵節點和重要支路,將機電?電磁暫態仿真的接口位置延伸到交流系統內部實現主網劃分,既能夠限制交直流混聯系統電磁暫態仿真規模,又能反映外網常規發電機出力、負荷變化及故障工況等對內網的影響,同時可以利用風電機組耦合系數對NLI指標進行修正;即通過聯絡線或邊界節點的解耦線性分布因子,經規格化后將這些分布因子與設定的閾值進行對比,超出閾值的負荷節點或電源節點對內部系統影響較大,需保留在主網中用詳細模型表示。本發明將為大規模交直流混聯系統機電?電磁暫態混合仿真的分網策略制定提供依據。
東北電力大學
授權發明
